Jos de Laat
Panther Girocopter
Afgelopen zomer was ik op bezoek bij de club van Kaatsheuvel in de Moer en heb hem daar zien vliegen. Omdat ik eens iets anders wou bouwen als een vliegtuig leek me dit een goed idee. De originele tekeningen en evt. freespakketten komen uit Engeland wat de prijs i.v.m. verzend en btw nogal opdrijft. Via via kwam ik er achter dat er in Dongen een bedrijfje zit (Hillcnc) die ook een freespakket van dezelfde tekening in hun programma hebben. Daar dus besteld zodat ik als er tijd is aan de slag kan. Omdat dit voor mij allemaal nieuw is zal ik wat meer uit moeten zoeken als met een vliegtuig.
11-05-2023: Het freespakket is binnen
22-07-2023: Vanwege het slechte weer toch maar voorzichtig begonnen.

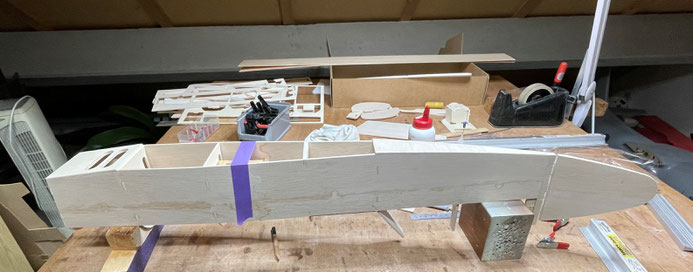

02-12-2023: Begonnen met de bouw van de romp.

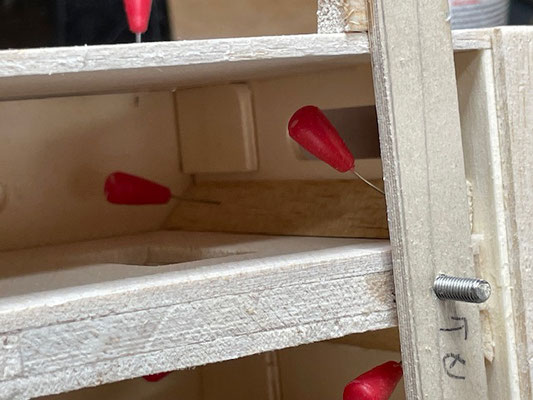

04-12-2023: Onder aan de mast zijn twee inbusboutjes van M4 in gelijmd om deze straks vast te kunnen zetten. Hierdoor kan de mast vrij simpel gedemonteerd worden voor transport.
07-12-2023: Om de geleiders voor de mast te kunnen lijmen heb ik twee hulpstukjes gemaakt die hem op de juiste plek centreren als de bodem er onder uit is. Die moet er nl even onderuit omdat je er anders niet bij kunt.
08-12-2023: Heb de zijkanten van de mast voorzien van cellotape om te voorkomen dat hij straks ook vast gelijmd zit. Vervolgens de mast in de romp geschoven en de geleide hoeklatten er in gelijmd.
09-12-2023: De romp is nu helemaal dicht.
18-12-2023: De rotor kop zit nu ook op zijn plaats.
21-12-2023: Blokje schuim voor tegen de romp gelijmd en in de juiste vorm geschuurd. Vervolgens glasmat met epoxy aangebracht. Heb eerste wel de romp aan de voorzijde voorzien van huishoudfolie zodat straks niet alles vast gelijmd zit aan de romp!

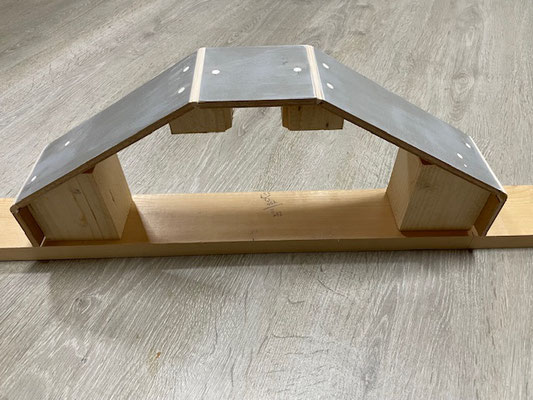

04-01-2024: Omdat ik op internet nergens een passend landingsgestel kan vinden ben ik genoodzaakt om er zelf een te maken. Dit heeft te maken met het feit dat de panter een vrij breed landingsgestel heeft met een smal montagevlak. Daarom ben ik begonnen met het maken van een mal. Hierop komen een aantal lagen glasmat met epoxy.
14-01-2024: Het landingsgestel met de zelf gemaakte wielkapjes is ook zover klaar. De motorkap is ook strak gemaakt en klaar om in de goede kleur gespoten te worden.
14-01-2024: En dan nu de rotorbladen.......

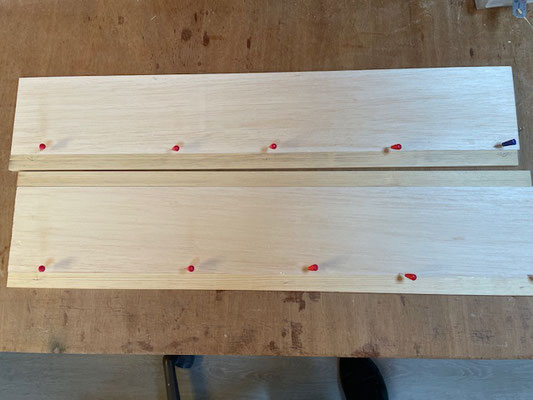

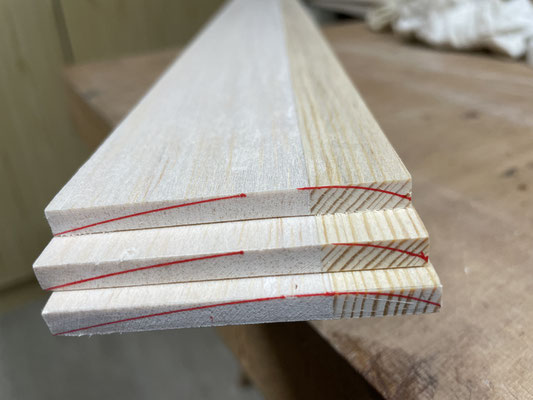

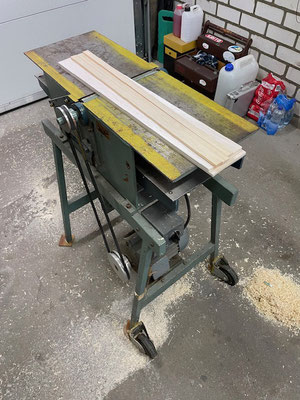

16-01-2024: Omdat ik niet de juiste afmeting (en gewicht) voor de bladen kon vinden ben ik begonnen om dit zelf op maat te maken. Daarna heb ik de hardhouten voorlijsten aan het balsa gelijmd. Op de kopse kanten het profiel opgetekend en een hulpbalkje met dubbel klevende tape aan gebracht. Dit om te voorkomen dat mijn vingers tijdens het schaven ook in profiel worden geschaafd!
02-02-2024: De rotorbladen zijn gereed
18-02-2024: De romp is zover klaar. Nu nog de aansturing van de rotorkop maken.
Omdat er geen mal is voor het cockpit kapje ben ik genoodzaakt om er zelf een te maken.
23-02-2024: De aansturing van de rotorkop is ook gereed. Dit gedeelte kan in zijn geheel uit de romp worden gehaald nadat twee kartelmoeren en de servo stekkers zijn verwijderd. Dit is gedaan om het transport te vergemakkelijken.
07-03-2024: De piloot zit klaar voor actie.
20-03-2024: Omdat het balanceren best lastig is i.v.m. de rotor heb ik even een hulpstukje gemaakt.
22-03-2024: Ik heb iemand bij de club van Kaatsheuvel bereid gevonden om hem te fine tunen en in te vliegen. Het is nu wachten op geschikt weer.
